YSTF型拉桿伸縮過濾器廣泛用于蒸汽、空氣、水、油品等多種介質的管線中：此類過濾器保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。
抗污性強。排污方便；流通面積大。壓力損失?。航Y構簡單，體積小，重量輕。
濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
伸縮型特點：拉伸長度，最大位置可移伸100mm。有利于安裝方便．提高工作效率。
| 要主零件部件材料表 | Code 序號 | Parts 零件名稱 | Materials 材料 |
|---|---|---|---|
| 1 | Bodv 閥體 | CarbonsteelStainlessSteeJ 碳鋼、不銹鋼 | |
| 2 | Filter Core Net 濾芯網 | Stainless Steel 不銹鋼 | |
| 3 | Gasket 墊片 | Metal graphite 金屬石墨 | |
| 4 | Gauze Filter Cap 濾網蓋 | Carbonsteel StainlessSteel 碳鋼、不銹鋼 |

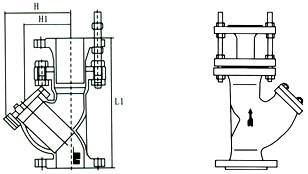

| Model 產品型號 | Nominal Diameter("DN) 公稱通徑 | L | Ⅲ | H |
|---|---|---|---|---|
| YSTF | 50 | 320 | 155 | 195 |
| YSTF | 65 | 340 | 183 | 245 |
| YSTF | 80 | 380 | 210 | 295 |
| YSTF | 100 | 450 | 250 | 344 |
| YSTF | 125 | 500 | 305 | 415 |
| YSTF | 150 | 550 | 358 | 485 |
| YSTF | 200 | 650 | 450 | 602 |
| YSTF | 250 | 750 | 503 | 710 |
| YSTF | 300 | 860 | 578 | 915 |
| YSTF | 350 | 970 | 598 | 844 |
| YSTF | 400 | 1100 | 618 | 872 |
| 注、伸縮量最少可達12m/m以上 | ||||
