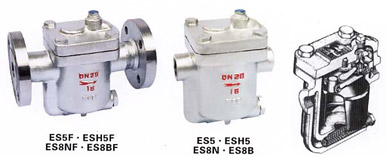

ES5(8,10)型鐘形浮子式倒吊桶式(CS15H)疏水閥

ES5(8,10)型鐘形浮子式倒吊桶式(CS15H)疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型疏水閥最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

在線咨詢

021-66861950

ES5(8,10)型鐘形浮子式倒吊桶式(CS15H)疏水閥介紹

特點及性能

1、對凝結水的發生量適應性強．即可間歇排放．叉可連續排放。

2、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產
生的誤差，避免關閉時的鋼性碰撞．關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養
極為方便。
4、背壓率高。(9 0％)。
5、汽水分離可靠(水汽經u型通道從閥下部進入)，閥內始終處于
水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔．可有效防止蒸
汽汽鎖、空氣氣堵現象。(非凝結性的高溫空氣也可排除)。

耐磨損的SCCV關閉方式

SCCV姜．閉系統是自動定心，自動關閉系統(SelfClosing and Cente-ring Valve System)的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。

主要外型及連接尺寸

產品型號	公稱通徑 DN	連接方式	使用壓力范目(Mpa)	最高允許溫度℃	閥體材質	外形尺寸（mm）
產品型號	公稱通徑 DN	連接方式	使用壓力范目(Mpa)	最高允許溫度℃	閥體材質	L	H1	H2	W
ES5 (CS15H-3·7·11·16)	15 20 25	內螺紋 ZG1/2“-1”	0.01~0.3·0.7·1.1·1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
WSH5 (CS15H-3·7·11·16P)	15 20 25	內螺紋 ZG1/2“~1”	0.01~0.3·0.7·1.1·1.6·2.1	350	ZG1Cr18Ni9Ti	138	72	94	103
WSH5F (CS45H-3·7·11·16P)	15 20 25	法蘭	0.01~0.3·0.7·1.1·1.6·2.1	350	WCB	210	72	94	103
ES8B (CS15H-5·8·16)	15 20 25	內螺紋 ZG1/2“~1”	0.01~0.5·0.8·1.6	220	WCB	138	72	94	103
ES8N (CS15H-5·8·16)	15 20 25	內螺紋 ZG1/2“~1”	0.01~0.5·0.8·1.6	220	WCB	138	72	94	103
ES8BF (CS45H-5·8·16)	15 20 25	法蘭	0.01~0.5·0.8·1.6	220	WCB	210	72	94	103
ES8NF (CS45H-5·8·16)	15 20 25	法蘭	0.01~0.5·0.8·1.6	220	WCB	210	72	94	103
ES10 (CS15H-8·12·16)	20~40	內螺紋 ZG1/2“~1”	0.01~0.8·1.2·1.6	220	WCB	200	93	132	142
ES10F (CS45H-8·12·16)	15~25 32~50	法蘭	0.01~0.8·1.2·1.6	220	WCB	270	93	132	142
ES12N (CS45H-16)	15~25 32~50	法蘭	0.01~1.6	200	WCB	280	93	132	142
