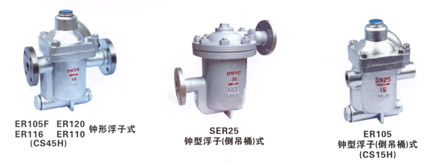

ER105F EF120,ER116 ER110(CS45H,CS41H)鐘形浮子疏水閥
型號：ER105F EF120,ER116 ER110(CS45H,CS41H)
對凝結水的發生量適應性強．既可間歇排放，又可連續排放。
內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
背壓率高90％
汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀 態，有效阻止蒸汽泄漏。
敝口形的浮子抗水擊．吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖， 空氣氣堵現象。（非凝結性的高溫空氣也可排除）
與杠桿機械結合可制成高壓閥。
SCCV關閉方式和雙閥座差壓機械安裝在同 單元內壽命長久．當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差．主閥開啟而獲得大排量，使用汽設備迅速啟動，最大限度地發揮出疏水閥的熱效率。

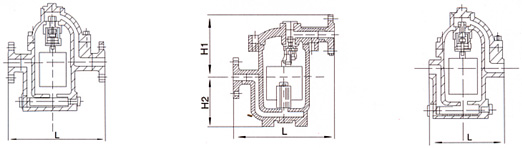

| 產品型號 | 公稱通徑 DN | 連接方式 | 使用壓力范圍 (Mpa) | 最高允許溫度℃ | 閥體材質 | 主要零件材質 | 外形尺寸（mm） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||||
| ERl05 (CSl5H-3.7) | 20-40 | 內螺紋 ZG1/2“-1” | 0.01-0.3-0.7 | 220 | WCB | SUS (3C rl 3) | 200 | 160 | 135 | - |
| ERl05F (CS45H-3.7) | 15-25 32-50 | 法蘭 | 0.01-0.3-0.7 | 220 | WCB | SUS (3C rl 3) | 270 | 160 | 135 | - |
| ERll01 (C45H-5.12) | 15-25 32-50 | 法蘭 | 0.01-0.5-1.2 | 220 | WCB | SUS (3C rl3) | 310 | 160 165 | 131 167 | - |
| ERll6 (CS45H-7.16) | 15-25 32-50 | 法蘭 | 0.01-0.7-1.6 | 220 | WCB | SUS (3C rl3) | 310 | 160 165 | 131 167 | - |
| ERl20 (CS45H-8.16) | 40-65 | 法蘭 | 0.01-0.8-1.6 | 220 | WCB | SUS (3C rl 3) | 420 | 175 | 214 | - |
| ER25 (CS45H-25-40-64) | 15-50 | 法蘭 | 0.05-2.5-4.5-6.5 | 425 | WCB | SUS (3C rl 3) | 380 | 210 | 180 | 345 |
| ER25W (CS65H-25-40-64) | 15-50 | 承插焊 | 0.05-2.5-4.5-6.5 | 425 | WCB | SUS f3C r_31 | 380 | 210 | 180 | 345 |
