EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥

EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)　0.6 1.0 1.6

在線咨詢

021-66861950

EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥介紹

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼手輪：鑄鐵

測試

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

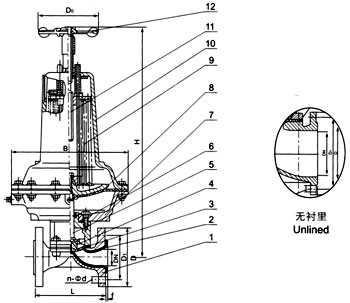

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜　9．彈簧　10．氣缸蓋　
11．上閥桿　12．手輪設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要連接尺寸

DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代號 ES	氣源壓力 MPa	氣源接頭 MPa	耗氣量 cm3	質量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2
20			117	105	75	4-14	2		120	168	61	0.3	1/8	163.87	7.2
25			127	115	85	4-14	2	394	120	168	61	0.3~0.4	1/8	196.65	8.9
32			146	140	100	4-18	2	400	120	168	61	0.3~0.4	1/8	229.4	10.6
40			159	150	110	4-18	2	485	165	260	62	0.3~0.4	1/4	1425.7	19.5
50			190	165	125	4-18	2	635	165	318	63	0.3~0.4	1/4	2284.1	34.9
65	1.0	1.0	216	185	145	4-18	2	650	165	318	63	0.3~0.4	1/4	3048	39.9
80			254	200	160	8-18	2	660	165	318	63	0.4~0.5	1/4	3244.7	51.9
100			305	220	180	8-18	2	816	280	425	64	0.4~0.5	3/8	6964.5	93.2
125			356	250	210	8-18	3	825	280	425	64	0.4~0.5	3/8	7439.7	105.3
150			406	285	240	8-22	3	1013	365	549	65	0.5	3/8	14912	184.5
200	0.6	0.6	521	340	295	8-22	3	1300	483	749	66	0.6	1/2	49161	407.4
250			635	395	350	12-22	5
300			749	445	400	12-22	5

注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3. 采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
4. 當氣源發生故障時，可操作手輪使閥門開啟。
