三通球閥
您當前的位置:首頁 >> 閥門產品中心 >> 球閥 >> 三通球閥

三通球閥

東鍋泵閥公司生產銷售的三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。 三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。 三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門 三通球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回 轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

在線咨詢
021-66861950

三通球閥 介紹

特點

  1. 三通球閥在結構上采用一體化結構,4 面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化

  2. 三通球閥分 T 型和 L 型,使用壽命長,流通能力大,阻力小

  3. 三通球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態

技術規范

設計依據Design StandardGBASME
設計標準 Design StandardGB/T 12237ASME B 16.34
結構長度 Face to FaceGB/T 12221ASME B 16.10
連接法蘭Flanged SizeJB/T 79ASME B16.5
實驗和檢驗 Test and InspectionJB/T 9092API 598

注:系列閥門連接法蘭尺寸可根據用戶要求設計制造。

主要零件材質

序號零件名稱材質
       注:系列閥門主要零部件及密封面的材質可根據實際工況調價或用戶要求設計選用
GBASTM
1右體WCBA216-WCB
2螺母35A194-2H
3螺柱35CrMoAA193-B7
4墊片柔性石墨+不銹鋼柔性石墨+不銹鋼
5密封圈PTFEPTFE
6球體25+ENPA105 + ENP
7密封圈PTFEPTFE
8閥體WCBA216-WCB
9密封圈PTFEPTFE
10密封圈PTFEPTFE
11閥座25A105
12O型圈氟橡膠氟橡膠
13預緊螺母25A105
14填料1Cr13A276-410
15閥桿1Cr13A182-F6a
16墊片PTFEPTFE
17填料柔性石墨柔性石墨
18螺釘35CrMoAA193-B7
19填料壓蓋WCBA276-WCB
20定位片Q235A碳鋼
21擋圈65MnAISI 1556
22手柄KT330-08A47-667 32510

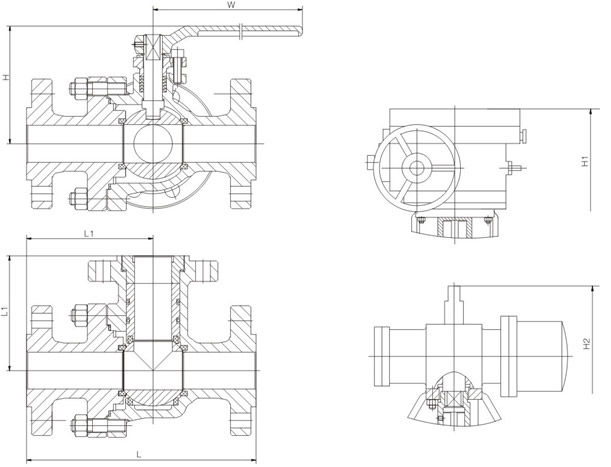

三通球閥 Q(3、6、9)44(5)F(N、P) 結構示意圖


主要外形尺寸 PN1.6~4.0 MPa CALSS 150~300

DN (mm)15202540506580100125150200250300
NPS(in)1/23/4111/2221/2345681012
L140165165250260320320370510510580680720
L1708383125130160160185255255290335360
手動H648484152157183183195355355430475550
W130160200500500600600700850850100010001000
Kg3.54.56.810.514.222.128.549.558.465.275.895.2125
電動H1------546558718742817878946
電動裝置------Q60-1Q60-1Q60-1Q120-1Q120-1Q120-1Q120-1
氣動H22152352603284004274885006607568319521020
電動裝置AG09AG09AG13AG13AW13AW13AW13AW17AW17AW20AW20AW28AW28

工作方式

L 型流道的三通 4 面閥座球閥,采用 2 面閥座,受力平衡,保證閉止通道上可靠密封。主要用于流路的換向。
 T 型流道的三通 4 面閥座球閥,采用 4 面閥座,受力平衡,保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

三通球閥力矩表

通徑 /壓力15202540506580100125150200250300
PNl.6581524357510018035050073012101950
PN2.55816274590120210450600100016002800
PN4.0815365075145220350650850145024004200
通徑 /壓力1/2 ″3/4 ″1 ″11/2 ″2 ″21/2 ″3 ″4 ″5 ″6 ″8 ″10 ″12 ″
CIass 150581624387595185380600105016502625
Class 3008183858901802404209001425230030004950
