DZ41國標低溫法蘭閘閥

DZ41國標低溫法蘭閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質
低溫閘閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閘閥，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。

在線咨詢

021-66861950

DZ41國標低溫法蘭閘閥介紹

特點

為防止中腔異常升壓，在閘板的進口側設置了泄壓孔

根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封

根據工作溫度合理選用填料，墊片等零件的材料

低溫閘閥嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標

低溫閘閥采用多種配管法蘭標準及密封面型式，適用于各種工程需要

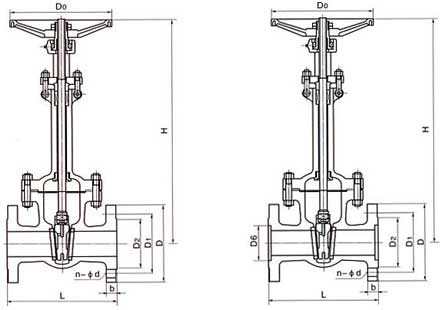

結構示意圖

執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
JB/T7749	GB12221	JB79	Gb9131	JB/T9092

壓力試驗（MPa）

公稱壓力PN	1.6	2.5	4.0	6.4	10.0
強度試驗	2.4	3.8	6.0	9.6	15.0
水密封試驗	1.8	2.8	4.4	7.0	11.0
上密封試驗	1.8	2.8	4.4	7.0	11.0
氣密封試驗	0.4-0.7

主要零件材料及性能

體蓋板	閥桿	密封面	墊片	填料	工作溫度	適用介質
ZGoCrMNVAI低溫高壓鑄鋼	1Cr7Ni12	STL/STL	1Cr13/柔性石墨低溫石棉	PTFE浸聚四氟乙烯石棉繩柔性石墨	-46	丙烷/炳烯甲醇/乙烷煤氣/液氨
LCB					-46
ZGoCrMNVAI低溫高壓鑄鋼					-60
LC1					-60
ZGoCrMNVAI低溫高壓鑄鋼					-73
LC2					-73
ZGoCrMNVAI低溫高壓鑄鋼	1Cr18Ni9Ti				-101
LC3					-101
ZGoCrMNVAI低溫高壓鑄鋼					-115
LC4					-115
ZGoCrMNVAI低溫高壓鑄鋼					-196
CF8					-196

國標低溫法蘭閘閥 PN1.6MPa-2.5 MPa 規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法蘭 RF DZ41(0)Y-16LCB DZ41(0)Y-16LC1 DZ41(0)Y-16LC2 DZ41(0)Y-16LC3 DZ41(0)Y-16LC4 DZ41(0)Y-16P DZ41(0)Y-16R	20	150	105	75	55	14	4-Φ14	320	140
	25	160	115	85	65	14	4-Φ14	350	160
	32	180	135	100	78	16	4-Φ18	385	180
	40	200	145	110	85	16	4-Φ18	420	220
	50	250	160	125	100	16	4-Φ18	540	240
	65	265	180	145	120	18	4-Φ18	610	240
	80	280	195	160	135	20	8-Φ18	690	280
	100	300	215	180	155	20	8-Φ18	780	300
	125	325	245	210	185	22	8-Φ18	930	320
	150	350	280	240	210	24	8-Φ23	980	350
	200	400	335	295	265	26	12-Φ23	1180	400
	250	450	105	355	320	30	12-Φ25	1390	450
	300	500	460	410	375	30	12-Φ25	1620	500
	350	550	520	470	435	34	16-Φ25	1810	500
	400	600	580	525	485	36	16-Φ30	1970	550
2.5MPa	20	150	105	75	55	16	4-Φ14	320	140
凸面法蘭 RF DZ41(0)Y-25LCB DZ41(0)Y-25LC1 DZ41(0)Y-25LC2 DZ41(0)Y-25LC3 DZ41(0)Y-25LC4 DZ41(0)Y-25P DZ41(0)Y-25R	25	160	115	85	65	16	4-Φ14	350	160
	32	180	135	100	78	18	4-Φ18	385	180
	40	200	145	110	85	18	4-Φ18	420	200
	50	250	160	125	100	20	4-Φ18	540	240
	65	265	180	145	120	22	8-Φ18	510	240
	80	280	195	160	135	22	8-Φ18	690	280
	100	300	230	190	160	24	8-Φ23	780	300
	125	325	270	220	188	28	8-Φ25	930	300
	150	350	300	250	218	30	8-Φ25	980	320
	200	400	360	310	278	34	12-Φ25	1180	360
	250	450	425	370	332	36	12-Φ30	1390	400
	300	500	485	430	390	40	16-Φ30	1620	450
	350	550	550	490	448	44	16-Φ34	1810	500
	400	600	610	550	505	48	16-Φ34	1990	560
