H77型對夾式止回閥

H77型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該止回閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

在線咨詢

021-66861950

H77型對夾式止回閥介紹

產品特點

體積小，重量輕，結構緊湊、維修方便
閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
因速閉作用，可防止介質倒流
閥體結構長度尺寸小，剛性好
安全方便，可用于水平垂直兩個方向安裝

執行標準

法蘭連接尺寸：GB/T1724.1-98
結構長度：GB/T12221-1989，ISO5752-82

其主要功能水錘壓力很小,閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快。結構長度很短、體積很小、重量很輕、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價。

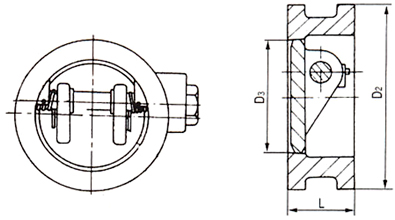

結構示意圖

主要技術參數

型號	公稱壓力	試驗壓力PS(MPa)		工作溫度 (℃)	適用介質
型號	PN(MPa)	殼體	密封	工作溫度 (℃)	適用介質
1Jl77X LJH77H LJH77Y LJll77W	1.0	1.5	1.1	軟密封： 100～225 硬密封 200～550	水、油品、氣體、硝酸等
	1.6	2.4	1.76
	2.5	3.75	2.75
	1.0	6.0	4.4
	6.4	9.6	7.0

主要零件材料

零件名稱	材料
零件名稱	LJH77X-10C、 25 16、40	LJH77H-16C、 40 25、64	IJH77Y25I 40I164I	LJH77W10C、 25 16C、40	LJH77W-10P、 25P 16P、40P
閥體、蝶板	鑄鋼WCB		鉻鉬鋼	鑄鋼WCB	lCrl8Ni9Ti
閥桿	2Crl3	lCrl8N19Tl	鉻鉬鋼	20r13	lCrl8Ni9Ti
閥體密封副		堆焊合金鋼	堆焊硬質合金
助關彈簧	lCrl8N19Ti	耐熱合金			1Crl8Ni9Ti

主要外形尺寸

公稱通徑 DN(mm)	L	D2	D3		公稱通徑 DN(ram)	L	D2	D3
公稱通徑 DN(mm)	L	D2	LJH77X	LJH77H LJH77Y LJH77W	公稱通徑 DN(ram)	L	D2	LJH77X	LJH77H LJH77Y LJH77W
50	43	100	43	46	400	140	485	376	390
80	64	1 05	7l	80	d50	152	545	427	427
100	64	155	91 5	94	500	152	608	479	490
125	70	185	115	118	600	178	718	579	588
150	76	210	14l	145	700	229	800	675	686
200	89	265	191	200	800	241	905	774	784
250	114	320	230	250	900	241	1005	875	-
300	114	375	290	300	1000	300	lll5	974	-
350	127	435	340	340	1200	360	1325	1165	-
