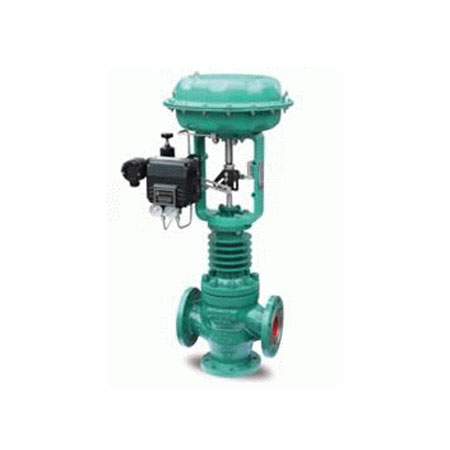

氣動調節閥概述

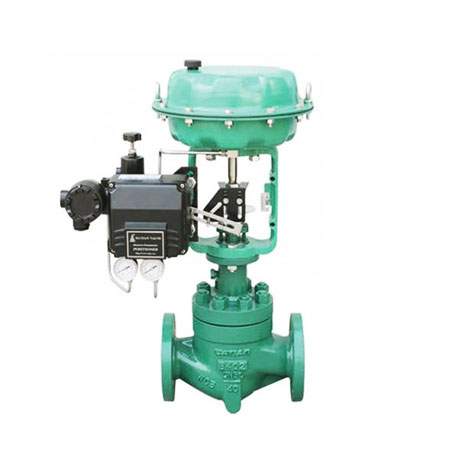

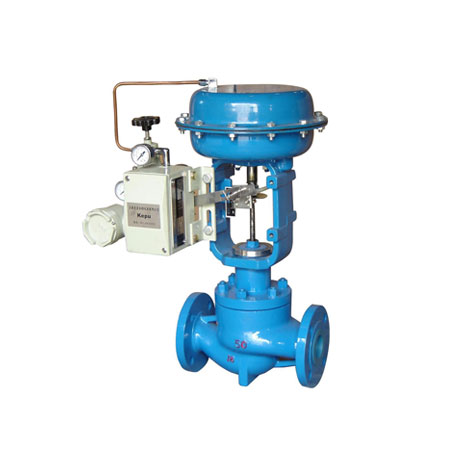

氣動薄膜調節閥，由氣動薄膜執行機構和調節閥兩大部分組成，它與氣動調節器，減壓閥、定位器或其他儀表配合使用，達到控制管道內的溫度、壓力、液位、流量等工藝參數。單座調節閥具有易密封，泄漏量小的優點，但平衡力較大，故工作壓差不宜過高。雙座調節閥具有流量系數大，不平衡力較小的特點，因而使用廣泛

氣動薄膜調節閥特點

氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，進而實現對工業系統中壓力、溫度、流量、液位等參數的調節。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。

氣動調節閥性能范圍

公稱通徑：DN25～300
壓力范圍：1.6MPa～40MPa
適用介質水：(熱水)、油品、氣體
制造標準：美標、德標、日標、國標
非標定制：可以

氣動薄膜調節閥工作原理

氣動薄膜調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。

氣動薄膜調節閥用途

氣動薄膜調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節; V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。

氣動薄膜調節閥性能參數

DN/mm			PN	環境溫度/℃	固有流量特性		氣源最大壓力/MPa
25～300			16，40，64	-30～60	直線、等百分比		0.25
DN/mm	流通能力		行程/mm	配用執行器型號	灰鑄鐵閥
	單座	雙座			PN	工作壓力/MPa	介質溫度/℃
25	8	10	16	ZMA-2	16	1.6	≤200
32	12	16
40	20	25	25	ZMA-3
50	32	40
65	50	63	40	ZMA-4
80	80	100
100	120	160
125	200	250	60	ZMA-5
150	280	400
200	450	630
250		1000	100	ZMA-6
300		1600

氣動薄膜調節閥主要零件材料

PN	閥體、上閥蓋、下閥蓋	閥芯、閥桿、閥座	墊片	填料
16	HT200	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
40	ZG25	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
64	1Cr18Ni9	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
